Делаем простую самодельную фотокамеру без линз, где роль объектива отведена небольшому отверстию.

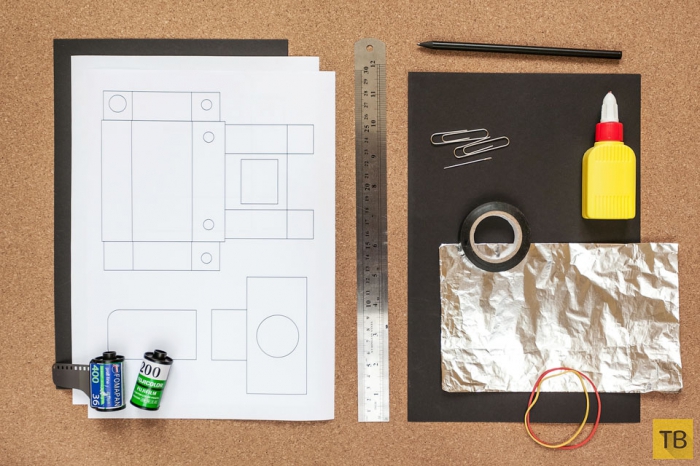

Нам нужно
Развёртка, чёрный картон, канцелярский нож, линейка, чёрная изолента, двусторонний скотч, клей, игла, две скрепки, перманентный маркер чёрного цвета, две катушки 35-мм плёнки — новая и использованная, небольшой кусок жести или фольги.
Сборка камеры
В нашем случае на сборку ушло полтора часа. При этом большую часть времени мы потратили на то, чтобы разобраться в устройстве пинхола и нарисовать собственную схему развёртки. В процессе лучше использовать металлическую линейку — в отличие от деревянной или пластмассовой её невозможно порезать. Картон лучше резать на деревянной или стеклянной поверхности.
Развёртка

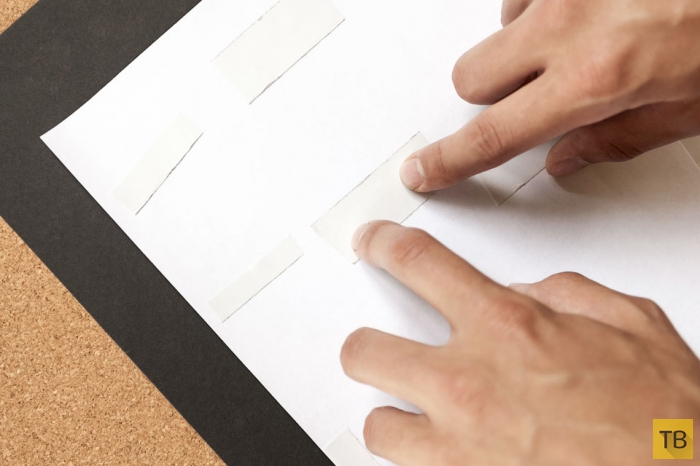

Приклеиваем развёртку к картону двусторонним скотчем. Важно: бокс должен быть чёрным, без глянца. Чёрный поглощает свет и не отражает его на плёнку. Мы использовали чёрный картон, который продаётся в магазинах для художников. Можно использовать и обычный картон, предварительно покрасив его чёрным акрилом.
Детали

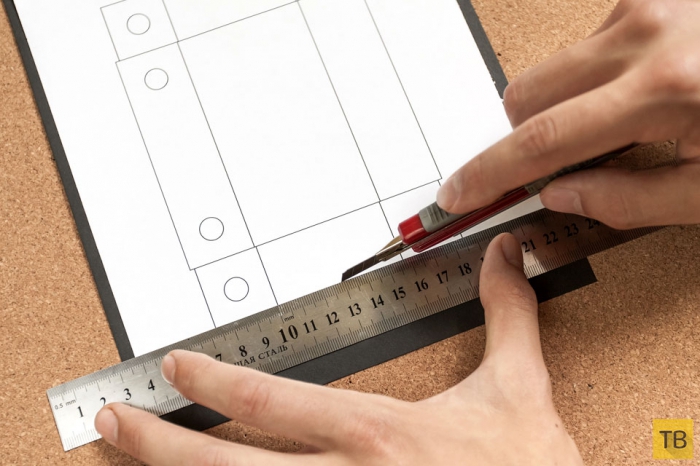

Можно вырезать детали ножницами, но лучше использовать канцелярский нож и линейку — линии среза получаются ровными, а сам процесс занимает заметно меньше времени.
Сгибы
Мы применили метод, используемый в макетировании. Сделали аккуратные проколы на линиях сгибов. Затем приложили к этим линиям линейку и осторожно провели по ним канцелярским ножом, не разрезая при этом картон — образовавшаяся в результате бороздка (биговка) позволила легко и ровно его согнуть.
Круглые и квадратные отверстия

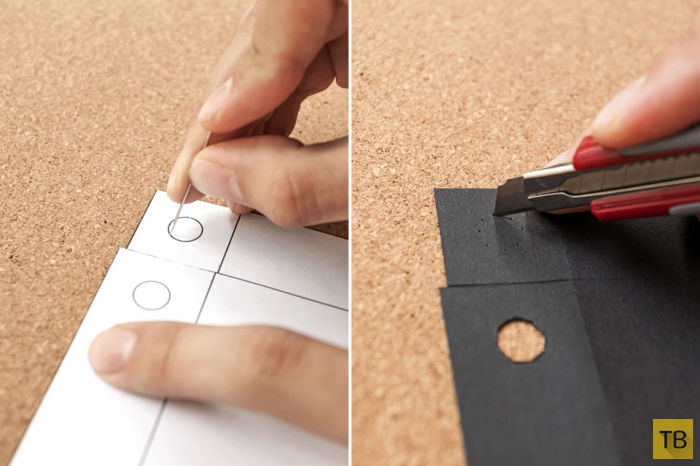

Необходимо вырезать несколько отверстий — круглых, для плёночных катушек, и несколько квадратных. Чтобы они получились максимально аккуратными, мы опять использовали иглу. Сделали проколы на линиях и провели по ним канцелярским ножом.
«Объектив»

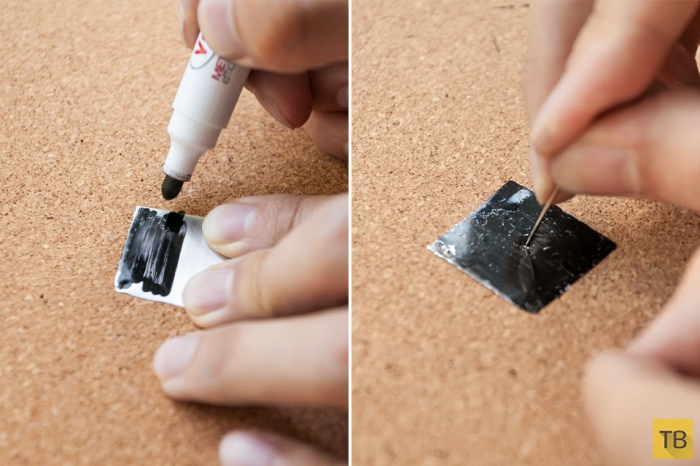

Можно использовать фольгу, но удобнее работать с жестью. Берём стандартную жестяную банку и вырезаем из неë квадрат 2×2 см. Внутреннюю сторону закрашиваем чёрным перманентным маркером или акриловой краской. В центре квадрата иглой проделываем небольшое отверстие — через него на плёнку будет попадать свет. Диаметр отверстия по сути определяет размер диафрагмы и, в конечном итоге, влияет на резкость снимков. Чем шире отверстие, тем больше света и тем сильнее размытие картинки. Оптимальный диаметр для этой камеры — 0,3 мм.

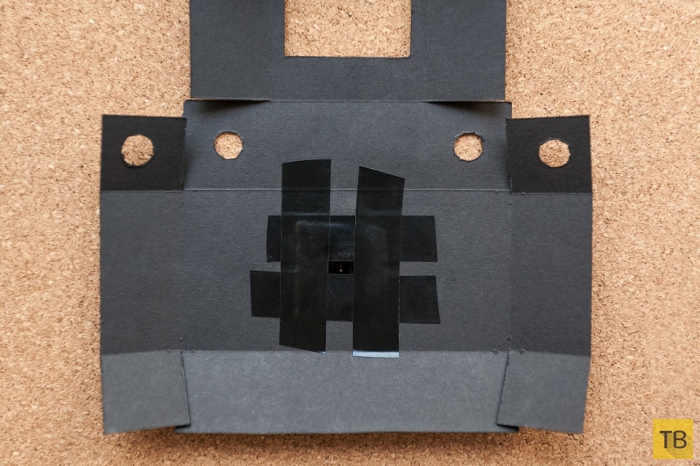

Чёрной изолентой приклеиваем «объектив» к квадратному отверстию в лицевой стороне корпуса — чёрной стороной внутрь (помним, что в камере не должно быть отражающих поверхностей).
Склейка деталей
Склеиваем элементы корпуса — так, чтобы в результате получились две части камеры, передняя и задняя (как на фото). Мы использовали «ПВА», но подойдёт и любой другой клей.

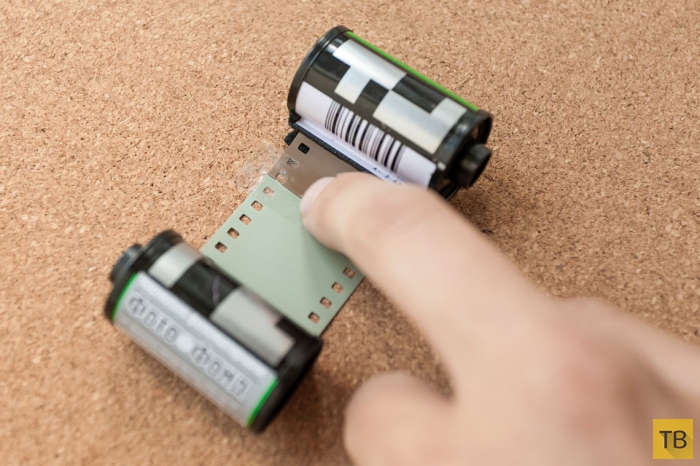

Конструкция для перемотки плёнки

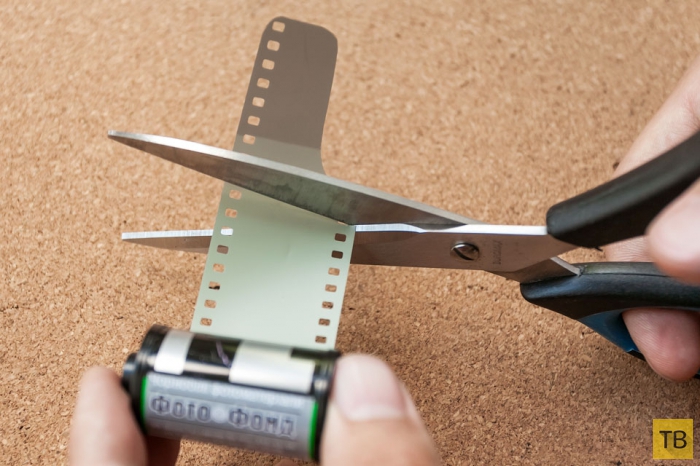

Необходимо взять две катушки — с новой и уже использованной плёнками. Обрезать кончики, после чего склеить плёнки между собой скотчем. Сложности могут возникнуть с извлечением плёнки из старой катушки. Её можно достать либо щипчиками, либо приоткрыв коробку. Получившуюся конструкцию закладываем в камеру.
Светоизоляция
Складываем камеру, закладывая одну коробку в другую. Чтобы обеспечить полную светоизоляцию, пинхол нужно обмотать чёрной изолентой. Особое внимание нужно уделять стыкам, через которые может проникать свет. На этом этапе можно вставить в катушки скрепки — для перемотки.
Затвор и видоискатель
Накладываем деталь с видоискателем и закрепляем её изолентой или с помощью резинок. Между этой деталью и корпусом вставляем язычок, который будет выполнять роль затвора.
Съёмка
Первый вопрос, который возникает у любого, кто решил снимать на пинхол — какой должна быть выдержка (то есть, на какое время нужно приоткрыть затвор для получения снимка). Для расчёта экспозиции существует много калькуляторов. Удобно пользоваться мобильным приложением типа Pinhole Calc. В интернете можно посчитать на сайте Mrpinhole.com.
Любой из калькуляторов для определения выдержки запросит у вас фокусное расстояние. В данном случае это расстояние от «объектива» до плёнки, то есть толщина корпуса.
Видоискатель в пинхол-камере очень условен. Точно определить границы кадра с его помощью сложно. Тем не менее во время съёмки он позволяет контролировать положение кадра — видеть горизонтальные, вертикальные линии и приблизительный центр кадра.
Некоторые устанавливают на пинхол-камеры счётчики кадров. Мы не стали этого делать, прикинув, что один кадр — это два оборота скрепки, закреплённой на катушке. В случае с пинхолом плёнку желательно отснять как можно быстрее, так что забыть, каким по счёту был последний кадр, не получится.
Результат
